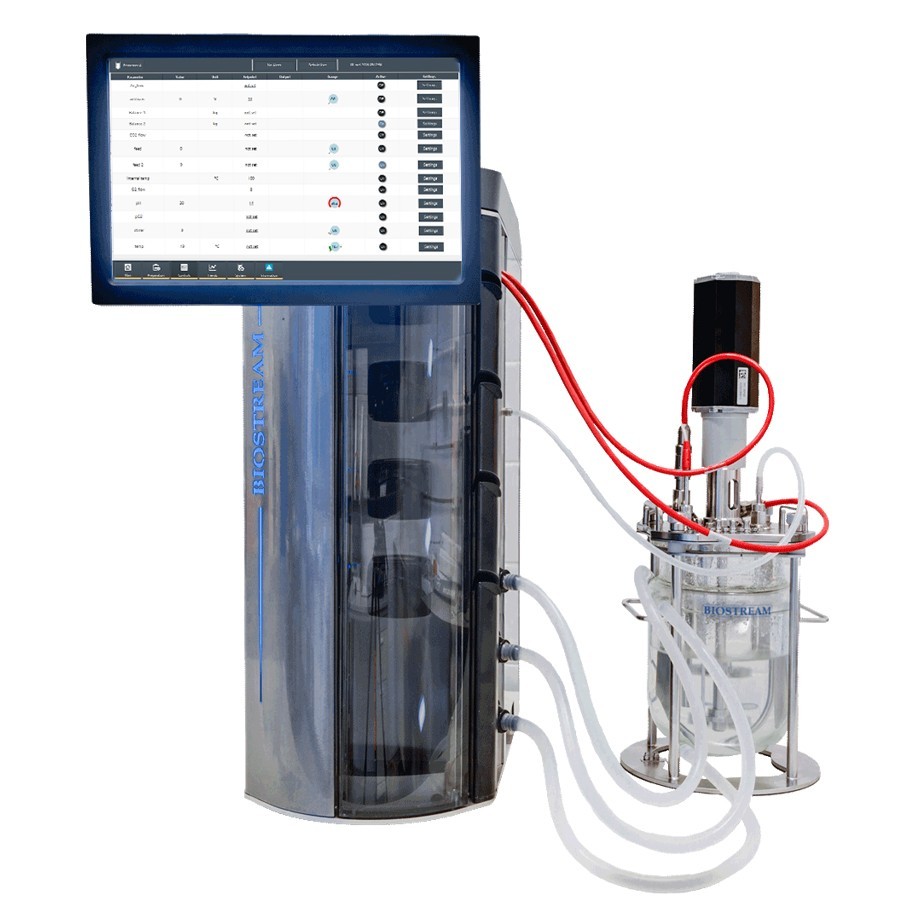

博奥思BIOSTREAM桌上式生物反应器BioBench

BioBench 所有电气连接均在机柜内部。

LED 具有完全的 RGB 功能，可以设置一个自定义的颜色。将来，LED灯可指示发酵罐的状态。

电脑上的 BOS 软件控制

节省空间

控制柜：

所有传感器和控制单元都集成在控制柜中

搅拌：

取决于反应器类型，磁力驱动和机械密封驱动可选

机械驱动：

可在 50-1200 RPM 之间调节

磁力驱动：

可在 50-800 RPM 之间调节

温度范围：

室温以上 5℃至 70℃

罐体范围：

750ml-13L，玻璃和不锈钢罐体

应用：

细胞，细菌，藻类，真菌

控制参数：

温度、pH、溶氧量、消泡 / 液位、进样、气体混合、气体流量等

蠕动泵配置

按需配置 1-5 个蠕动泵

可选择 Biostream 自有的蠕动泵，也可以选择 Watson Marlow 蠕动泵

可以外接蠕动泵

可自由配置，酸、碱、补料和消泡等功能

光照控制

控制范围：0-100%。光强度，辐射和荧光传感器

流量控制

灵活的气体混合控制，可选择质量流量计、转子流量计和手动阀门

多种气体混合站（细胞培养中提供 N2、O2、CO2，空气的混合）

补料

根据实验方案设计，选择自动控制或连续补料

可根据重量进行补料控制

可用于批次培养或灌流培养。

附属设备

氧化还原测定系统，用以测定氧化还原电位

外部模拟蠕动泵，提供可变速率进料

葡萄糖等分析仪

尾气分析仪

压力测定、控制系统

制冷设备

外接天平称重设备

总体积

750ml

1L

2L

3.6L

5L

7.5L

10L

13L

工作体积

180-500ml

180-800ml

0.4-1.3L

0.5-2.3L

0.5-3.4L

1.5-5L

2.5-7L

2.5-10.5L

罐盖接口（标准）

8mm

4

4

-

-

-

-

-

-

10mm

4

4

5

4

4

5

5

5

12mm（PG13.5）

5

5

5

6

6

8

8

8

19mm

-

-

1

1

1

1

1

1

可定制更多接口

微生物

Rushton搅拌桨（0.33ID）

2

2

2

2

3

3

3

3

细胞培养

Marine搅拌桨（0.5ID）

1

1

1

1

2

2

2

2

可根据用户需求，定制不同的搅拌桨和配件

罐体类型

圆底和碟型底部

单壁罐体和双层夹套罐体

设计

多点触控的12英寸控制器或单独的PC

能够与32个单元实现通信，每个单元是一个单独的反应器

功能

监测（数据存储）和控制

搅拌单元

驱动器

取决于反应器类型，选择机械驱动或磁力驱动

转速

机械驱动：可在50-1500 RPM之间调节

磁力驱动：可在50-800 RPM 之间调节

控制方式

PID控制

控制单元

范围

双层夹套罐体：冷却介质(>0℃ )+5℃ -70 ℃

传感器

Pt-100 温度传感器 (罐体和水循环系统)

精度

+/- 0.1℃（10-60℃液体中控温精度）

控制

PID控制

AQ性

自动恒温器

PH控制单元

范围

2-14

控制

PID控制，通过蠕动泵流加酸（或通入CO2气体）和碱来控制PH

可进行死区设置

精度

+/- 0.01

传感器

梅特勒或汉密尔顿可选

DO控制单元

范围

0-150%

控制

PID

传感器

梅特勒或汉密尔顿可选

尾气冷凝器

0.2μm过滤器（也可提供其他选项）

蠕动泵

标准：3个数字泵（碱，酸，消泡）和可选的2个模拟泵（补料）

每个泵都在数字泵/模拟泵之间切换

可提供额外的集成泵和外部泵，在控制板上自由配置

使用不同泵管，泵速范围：从0.16到347 ml/min

选配：Watson Marlow蠕动泵

气体混合单元

开放的气体配置，可自定义您的气体配置方案：

空气，O2 ，N2，CO2和更多气体

流量计：转子流量计，质量流量计，电磁阀或手动开关（灵活运用和校准）

配套设施

空气：2 bar 无油空气

供水：0,5 - 3 bar (正常自来水压)，BioBench带压力调节保证AQ

存在内部压力调节以解决AQ问题

外部测量数据都可集成在触摸屏中

外接设备

外部测量数据都可集成在触摸屏中

扩展功能

0-10V, 4-20mA, 24Volt, Modbus, CAN Bus, RS-232

验证服务

工厂验收测试（FAT）

现场验收测试（SAT）

安装确认（IQ）

运行确认（OQ）
